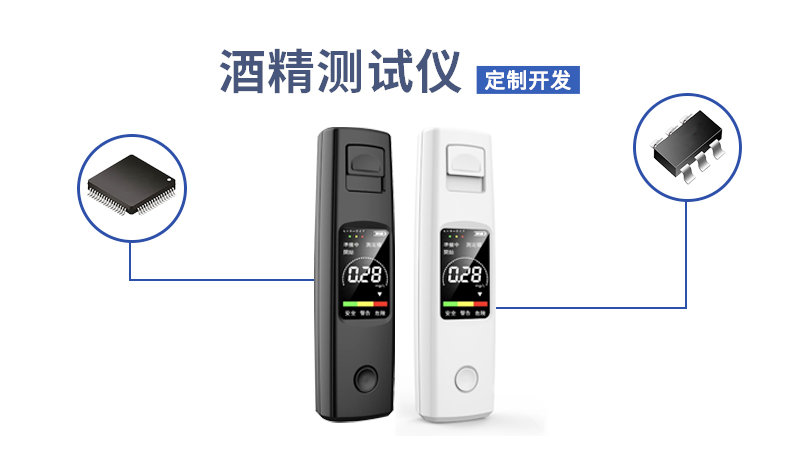

開車的時候，我們經常會看到有交警查詢酒駕，交警手上拿的就是酒精測試儀，如果駕駛?cè)孙嬀屏耍湍軌驒z測其受到酒精的影響。酒精測試儀其實也需要使用單片機，最簡單的3位顯示輸出功能等。今天為大家介紹一種基于 單片機的家用酒精測試儀方案及其原理和功能介紹。

        一、酒精測試儀方案原理

        酒精檢測儀以單片機和酒精氣敏傳感器為核心，實現了不同環境下酒精濃度的檢測。本設計方案是基于單片機，利用氣敏傳感器，A/D轉換器，實現空氣中酒精濃度測量，通過LED數碼管顯示。當濃度超過設定的閾值時，觸動聲光報警裝置，實現濃度監測報警功能。其可監測出空氣環境中酒精濃度值，并根據不同的環境設定不同的閾值，對超過閾值的進行聲光報警，來提示危害。

        二、酒精測試儀方案功能介紹

        1.開機：按鍵長按2秒開機，蜂鳴器“嘀”一聲，LCD全顯1秒。

        2.預熱：蜂鳴器“嘀”一聲，開始10秒預熱，同時顯示①預熱標志②電池電量③傳感器壽命指示標志④10秒倒計時顯示⑤圓弧。

        3.測量：蜂鳴器“嘀”一聲，開始10秒測量，同時顯示①吹氣標志②電池電量③傳感器壽命指示標志④10秒倒計時顯示⑤圓弧。

        4.結果：蜂鳴器“嘀”一聲，開始10秒結果顯示，同時顯示①結果標志②電池電量③傳感器壽命指示標志④測量數值及單位⑤圓弧⑥警告級別標志，結果超出范圍時蜂鳴器“嘀嘀嘀”連續告警;此狀態下長按按鍵2秒進入歷史記錄顯示。

        5.歷史記錄：蜂鳴器“嘀”一聲，顯示記錄編號1秒(1~50)，然后顯示歷史記錄及單位9秒，同時顯示①結果標志②電池電量③傳感器壽命指示標志④警告級別標志;此狀態下，短按按鍵記錄編號循環遞增，并重新開始顯示計時;此狀態下不顯示數值周圍的圓弧。

        6.關機：蜂鳴器“嘀”一聲，顯示傳感器壽命指示標志1秒后，息屏關機。

        該酒精pcb結構是一個單面板，采用單片機作為控制器，加入LED顯示模塊、聲光控制模塊，pcb結構也可根據用戶的需求定制，能夠完全兼容當前市面上其他家用型酒精測試儀的公模外殼，產品最終的形狀款式商家自己更改設計。

        以上就是關于家用酒精測試儀方案開發的全部內容分享，如果您有酒精測試儀單片機方案開發 需求，可以直接和我們聯系，宇凡微提供8位單片機、MCU功能定制開發，致力于為廣大廠家提供更多新穎的電子產品單片機方案!
