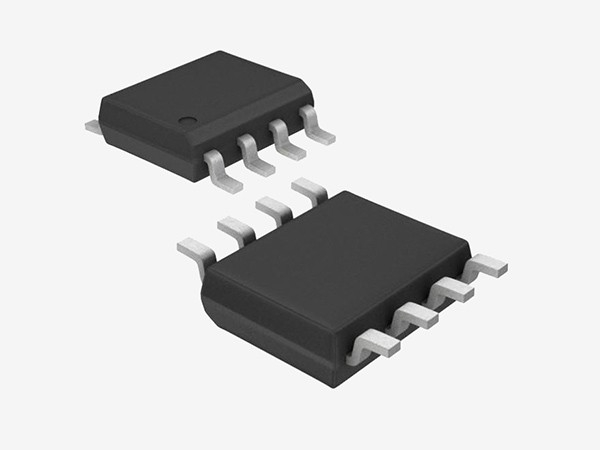

NY8A051D單片機

NY8A051D 是以 EPROM 作為存儲器的 8 位單片機，專為多 IO 產品的應用而設計，例如遙控器、風扇/燈光控制或是玩具周邊等等。采用 CMOS 制程并同時提供客戶低成本、高性能等優勢。NY8A051D 核心建立在 RISC 精簡指令集架構可以很容易地做編程和控制，共有 55 條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以程序控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。

在線咨詢

全國熱線

0755-82225097

產品概述Product overview

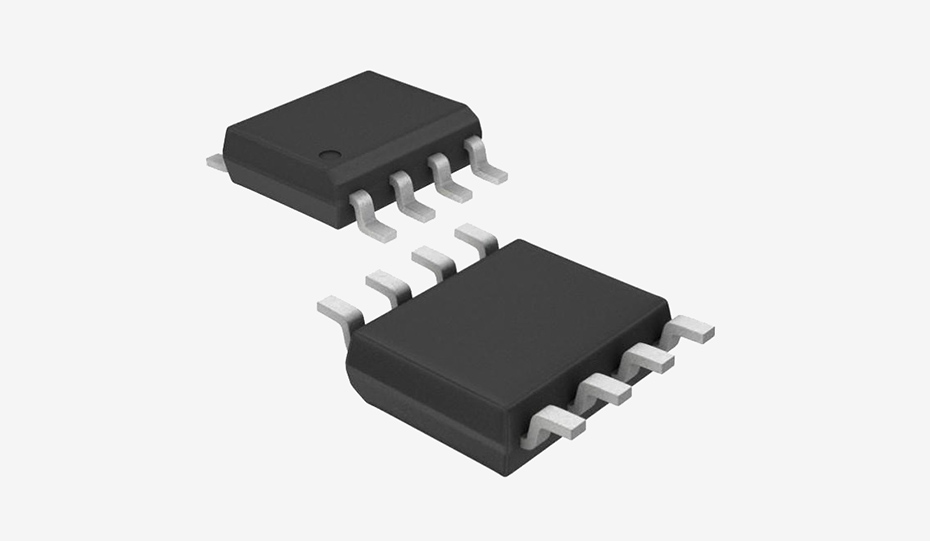

NY8A051D單片機概述

NY8A051D 是以 EPROM 作為存儲器的 8 位單片機，專為多 IO 產品的應用而設計，例如遙控器、風扇/燈光控制或是玩具周邊等等。采用 CMOS 制程并同時提供客戶低成本、高性能等優勢。NY8A051D 核心建立在 RISC 精簡指令集架構可以很容易地做編程和控制，共有55條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以程序控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。

在 I/O 的資源方面，NY8A051D 有 6 根彈性的雙向 I/O 腳，每個 I/O 腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個 I/O 腳位都能相關的寄存器達成如上拉或下拉電阻或開漏（Open-Drain）輸出。此外針對紅外線搖控的產品方面，NY8A051D 內置了可選擇頻率的紅外載波發射口。

NY8A051D 有兩組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外 NY8A051D 提供一組8位的PWM輸出或者蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。

NY8A051D 采用雙時鐘機制，高速振蕩時鐘或者低速振蕩時鐘都由內部 RC 振蕩輸入。在雙時鐘機制下，NY8A051D可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Haltmode），可節省電力消耗，延長電池壽命。

在省電的模式下，如待機模式（Standby mode）與睡眠模式（Halt mode）中，有多個中斷源可以觸發來喚醒 NY8A051D進入正常操作模式（Normal mode）或慢速模式（Slow mode）來處理突發事件。

功能特點Functional characteristics

寬廣的工作電壓：（指令時鐘為 4 個CPU時鐘，亦即 4T模式）；2.0V ~ 5.5V @系統時鐘≦8MHz；2.2V ~ 5.5V @系統時鐘＞8MHz。
寬廣的工作溫度：-40°C ~ 85°C；1Kx14 位的程序存儲器空間；48字節的通用數據寄存器空間。
6 根可分別單獨控制輸入輸出方向的I/O腳（GPIO）、PB[5:0]；PB[3:0]可選擇輸入時使用內部下拉電阻
PB[5:4]及PB[2:0]可選擇內部上拉電阻或開漏輸出（Open-Drain）；PB[3]可選擇當作輸入或開漏輸出（Open-Drain）
8級深度硬件堆棧（Stack）；存取數據有直接或間接尋址模式
一組8位上數定時器（Timer0）包含可編程的預分頻器
一組8位下數定時器（Timer1）可選自動重載與連續下數計時
一個8位的脈沖寬度調變輸出（PWM1）；一個蜂鳴器輸出（BZ1）
38/57KHz紅外線載波（IR）頻率可供選擇，同時載波之極性也可以通過寄存器選擇
內置上電復位電路（POR）；內置低壓復位功能（LVR）
內置看門狗計時（WDT），可由配置字節（Configuration Word）控制開關；
雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。高速振蕩時鐘：I_HRC （內部 1~20MHz高速RC振蕩）；低速振蕩時鐘：I_LRC （內部 32KHz低速RC振蕩）
四種工作模式可隨系統需求調整電流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Halt mode）
五種硬件中斷：Timer0 上溢中斷、Timer1 下溢中斷、WDT中斷、PB輸入狀態改變中斷、外部中斷
NY8A051D在待機模式（Standby mode）下的五種喚醒中斷：Timer0 上溢中斷、Timer1 下溢中斷、WDT中斷、PB輸入狀態改變中斷、外部中斷
NY8A051D在睡眠模式（Halt mode）下的三種喚醒中斷：WDT中斷、PB輸入狀態改變中斷、外部中斷

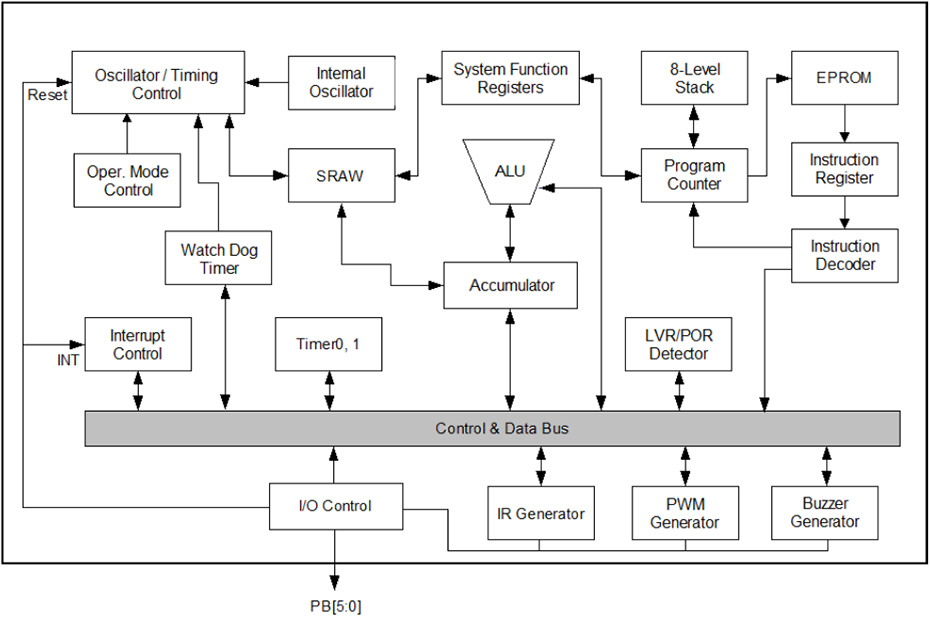

功能框圖Functional block diagram

NY8A051D單片機功能框圖

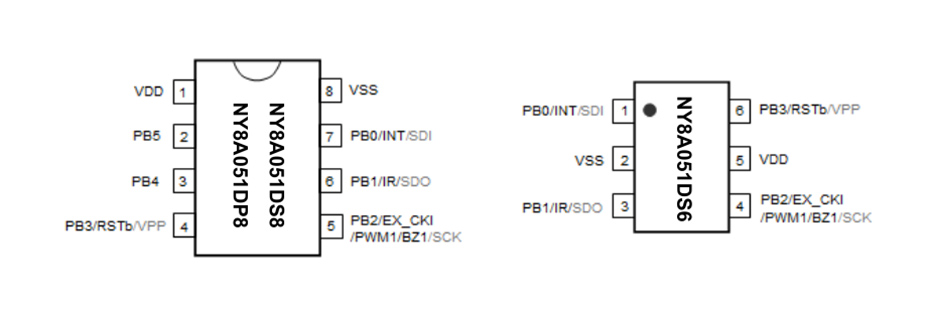

引腳排列圖Pin layout

引腳圖

NY8A051D單片機引腳圖

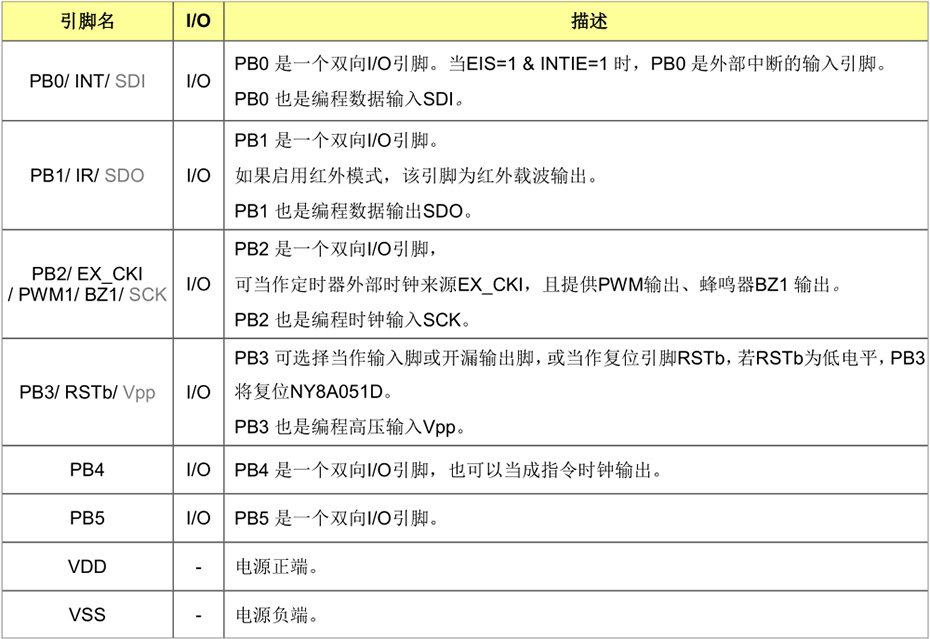

引腳說明Pin description

NY8A051D引腳說明

封裝尺寸Package size

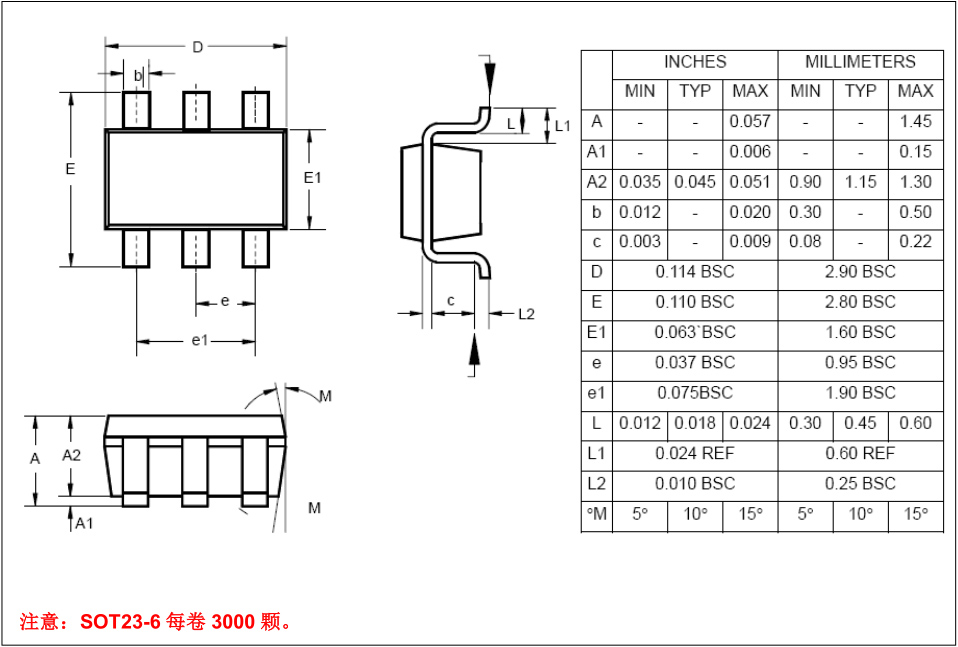

6引腳SOT23-6（63毫寸）

8引腳SOP（150毫寸）

8引腳DIP（300毫寸）

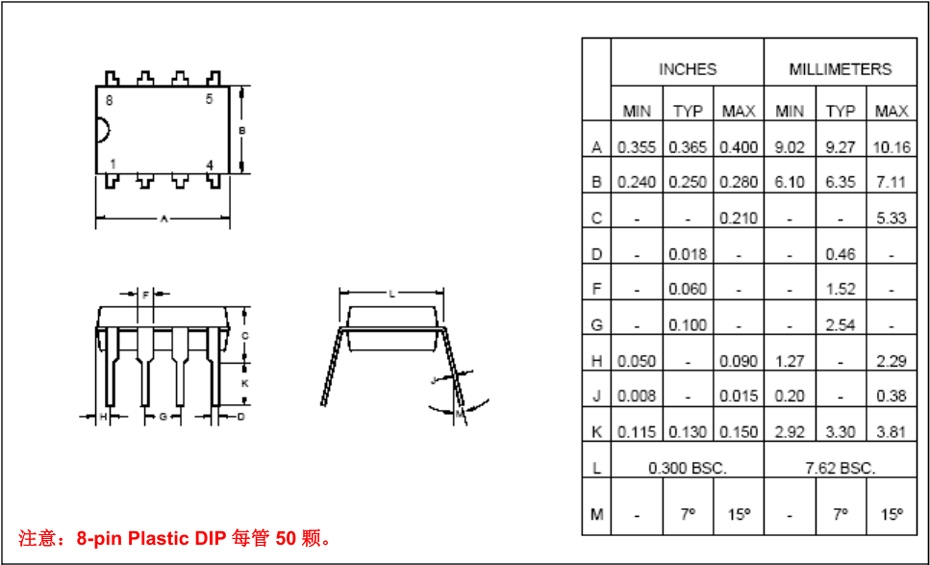

8引腳DIP（300毫寸-）
