NY8AE51D MTP單片機

NY8AE51D是以MTP作為程式記憶體，并以EEPROM作為資料記憶體的8位元微控制器，特別適合斷電后還需保持資料內容的IO產品的應用，例如遙控器、風扇/燈光控制或是游樂器周邊等等。而MTP作為程式記憶體能更方便且有效率的開發產品。

在線咨詢

全國熱線

0755-82225097

產品概述Product overview

NY8AE51D-MTP單片機概述

NY8AE51D核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有 53 條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。

在I/O的資源方面，NY8AE51D有6根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，NY8AE51D內建了可選擇頻率的紅外載波發射口。

NY8AE51D有兩組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8AE51D提供3組10位元解析度的PWM輸出及者一組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。

NY8AE51D採用雙時鐘機制，高速振盪或者低速振盪都由內部RC振盪輸入。在雙時鐘機制下，NY8AE51D可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。

在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8AE51D進入正常操作模式(Normal) 或慢速模式(Slow mode) 來處理突發事件。

功能特點Functional characteristics

寬廣的工作電壓：(指令週期為 4 個CPU clock，亦即4T模式)： 2.0V ~ 5.5V @系統頻率≦8MHz；2.2V ~ 5.5V @系統頻率＞8MHz。
寬廣的工作溫度：-40°C ~ 85°C； 1Kx14 bits MTP、64 bytes SRAM、64 bytes EEPROM
6根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]； 8層程式堆棧(Stack)；一個蜂鳴器輸出(BZ1)
PB[3:0]可選擇輸入時使用內建下拉電阻； PB[5:0]可選擇上拉電阻或開漏極輸出(Open-Drain)
存取資料有直接或間接定址模式；叁個10位元的脈衝寬度調變輸出(PWM1/2/3)
一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路
一組10位元下數計時器(Timer1)可選重復載入或連續下數計時
38/57KHz紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇
內建上電復位電路(POR)、內建低壓復位功能(LVR)、內建看門狗計時(WDT)，可由程式韌體控制開關
雙時鐘機制，系統可以隨時切換高速振盪或者低速振盪：高速振盪: I_HRC (1~20MHz內部高速RC振盪)、低速振盪: I_LRC (內部 32KHz低速RC振盪)
四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standbymode)與睡眠模式(Halt mode)
七種硬體中斷：Timer0溢位中斷、Timer1借位中斷、WDT中斷、PB輸入狀態改變中斷、外部中斷輸入、低電壓偵測中斷、EEPROM寫入完成中斷
NY8AE51D在待機模式(Standby mode)下的六種喚醒中斷：Timer0 溢位中斷、Timer1 借位中斷、WDT中斷、PB輸入狀態改變中斷、外部中斷輸入、低電壓偵測中斷
NY8AE51D在睡眠模式(Halt mode)下的叁種喚醒中斷：WDT中斷、PB輸入狀態改變中斷、外部中斷輸入

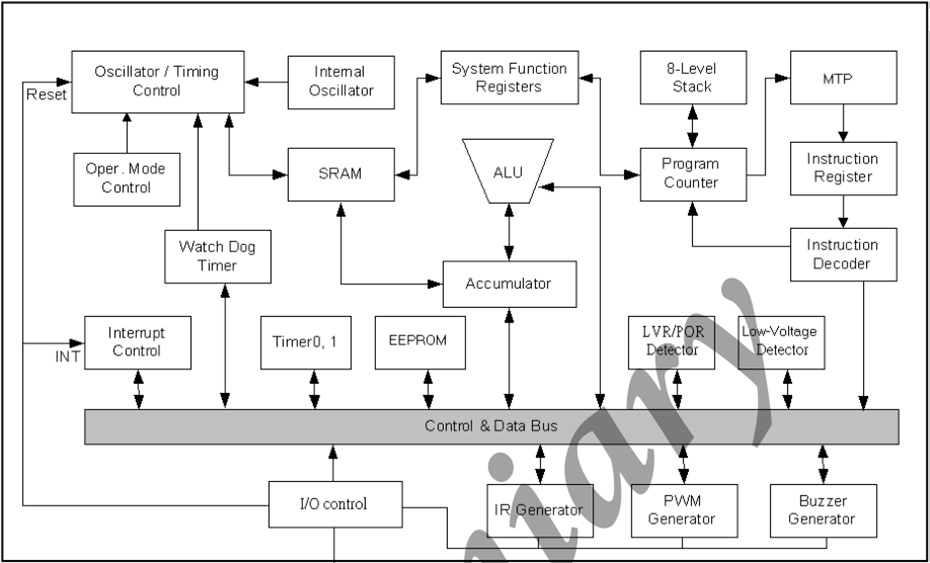

功能框圖Functional block diagram

MTP單片機功能框圖

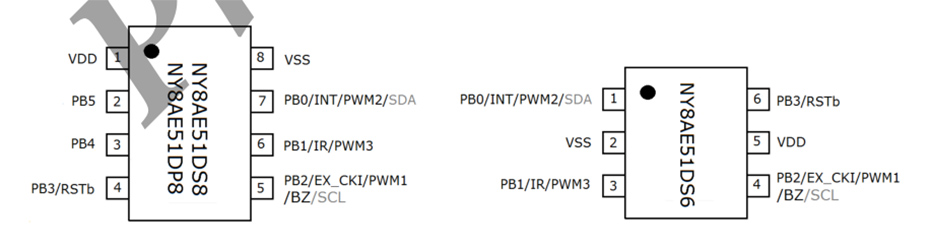

引腳排列圖Pin layout

引腳圖

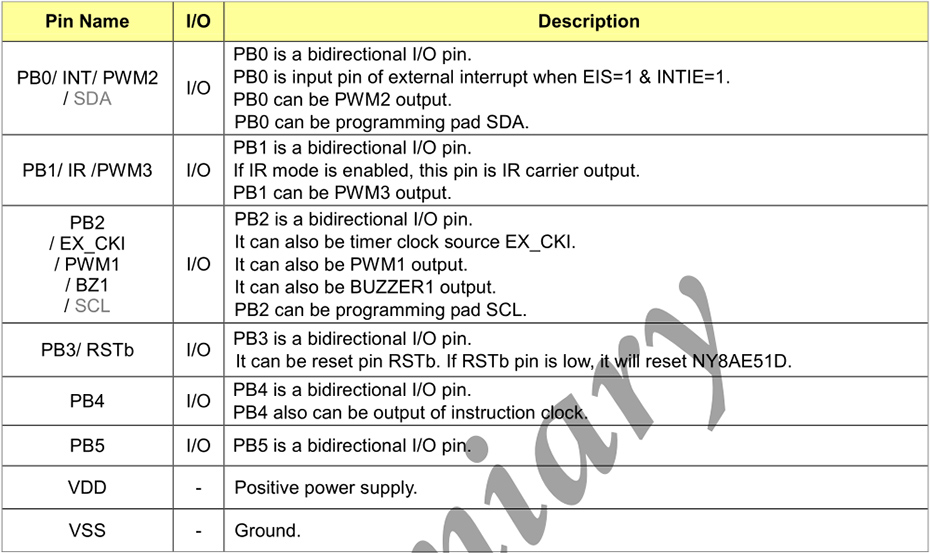

引腳說明Pin description

NY8AE51D引腳說明

封裝尺寸Package size

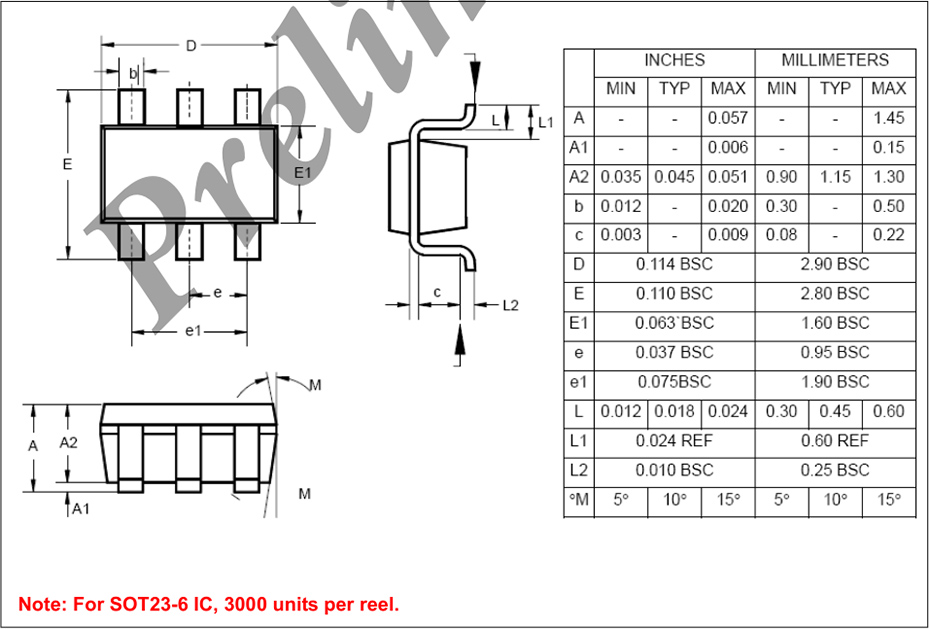

SOT23-6封裝尺寸

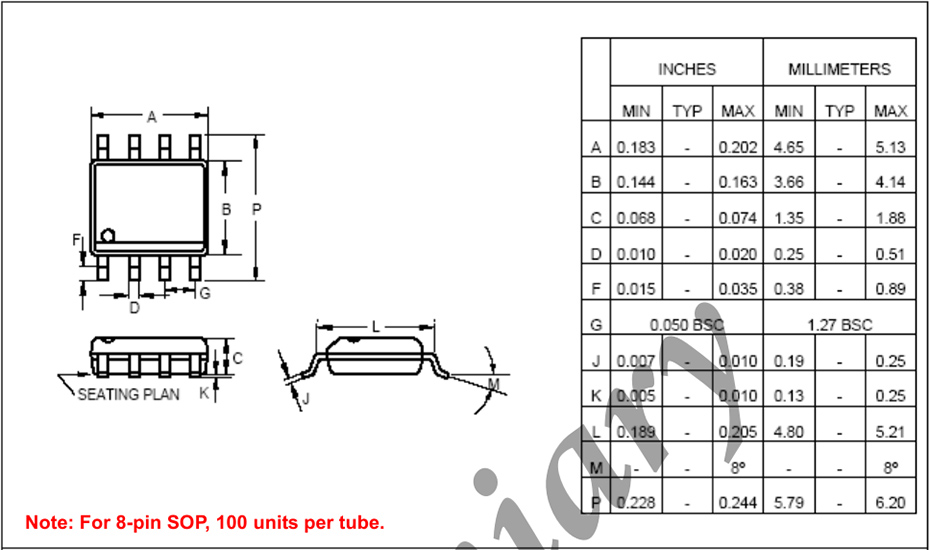

SOP封裝尺寸

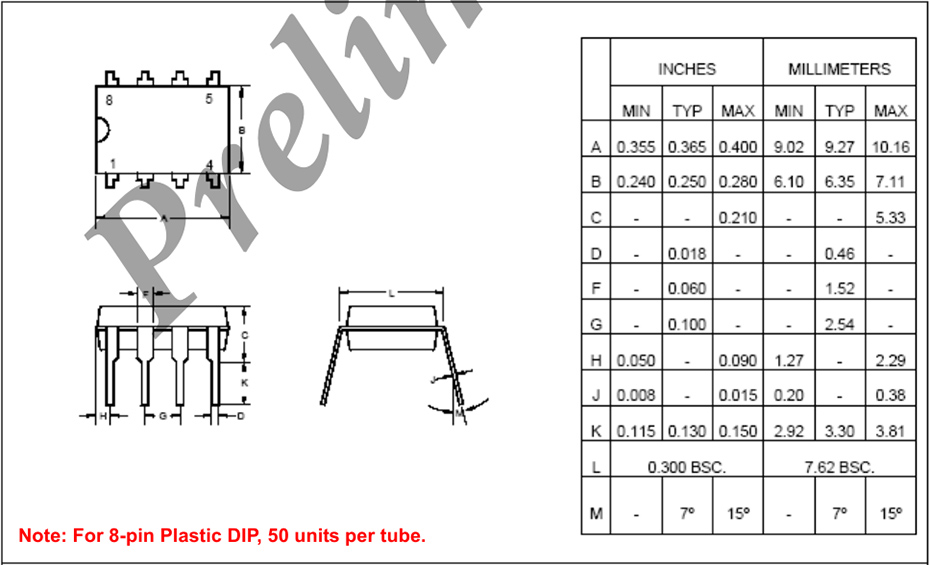

DIP封裝尺寸
