Y4455 是一款低功耗高性能的 315M/433M 短距離無線通訊發射機電路，支持 ASK 調制方式，它可以芯片內自動完成調諧功能。片內集成了 PLL 和功率放大器等電路。具有低功耗，寬工作電壓，大輸出功率等特點。芯片內集成了PLL 和功率放大器，其中 PLL 為發射機提供載波信號，其中的 PLL工作頻點較低(315M/433M),采用的是環形振蕩器提供的本振信號，環路中采用的固定的分頻電路，并內置環路濾波器。功率放大器將輸入信號進行功率放大，采用漏極開路輸出，外接厄流電感結構。應用時采用π型窄帶匹配網絡，提高諧波抑制，保證輸出型號功率大于 15dBm。該芯片為短距離無線通訊發射機應用于Sub_1GHz低功耗、低成本短距離收發前端，支持ASK調制方式，由頻率合成器（PLL ）和功率放大器等電路組成。該芯片具有高集成度、低功耗性能，發射功率達到 12dBm。內部包含一個使能控制電路，當 DIN=1 時，PLL 與 PA 處于工作狀態；當 DIN=0 時，PA 被立刻關斷，PLL 經過大約 40ms 的延時后被關斷。
Y8A051H是以EPROM作為記憶體的 8 位微控制器，專為多IO產品的應用而設計,采用CMOS制程并同時提供客戶低成本、高性能等顯著優勢。Y8A051H核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有 55 條指令。除了少數指令需要 2 個時序，大多數指令都是 1 個時序即能完成，可以讓用戶輕松地以程式控制完成不同的應用，支持 C /匯編 語言，編程簡單易上手。Y8A051H 使用細節請查Y8A051H 規格書。
Y4455 主要特性
l 工作電壓范圍：1.8V~5.5V
l 工作電流大?。?7mA|12dBm_433M;18mA|12dBm_315M
l 輸出功率大?。?2dBm
l 關斷模式下消耗電流：<100nA
l 工作溫度范圍：-40°~+120°
l 極少的外圍元器件
l 工作時外接晶體振蕩器
Y8A051H 主要特性
l 1Kx14 bits EPROM。
l 48 bytes SRAM。
l 內建 16 階準確的低電壓偵測電路功能
l 6 根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]
l 一個 8 位的脈沖寬度調變輸出(PWM1)。
l 內建上電復位電路(POR)。
l 內建低壓復位功能(LVR)。
l 內建看門狗計時(WDT)，可由程序固件控制開關。
l 雙時鐘機制，系統可以隨時切換高速振蕩或者低速振蕩。
l 四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與 睡眠模式(Halt mode)

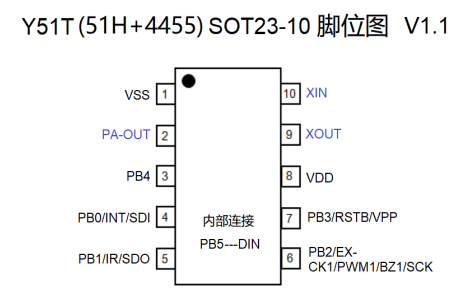

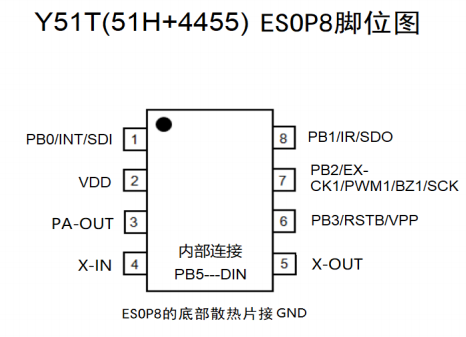

Y51T 提供 ESOP8/SOT23-10 封裝
