九齊芯片
NY8A051G是以EPROM作為記憶體的 8 位元微控制器，專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是游樂器周邊等等。采用CMOS制程并同時提供客戶低成本、高性能等優勢。NY8A051G核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有 55 條指令。除了少數指令需要 2 個時序，大多數指令都是 1 個時序即能完成，可以讓使用者輕松地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
在I/O的資源方面，NY8A051G有 6 根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，NY8A051G內建了可選擇頻率的紅外載波發射口。
NY8A051G有兩組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8A051G提供 1組 8 位元解析度的PWM輸出或者蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。
NY8A051G采用雙時鐘機制，高速振盪或者低速振盪都由內部RC振盪輸入。在雙時鐘機制下，NY8A051G可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。并且微控制器在使用內部RC高速振盪時，低速振盪可以同時使用外部精確的Crystal32768Hz 來計時?？梢跃S持高速處理同時又能準確計算真實時間。
在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8A051G進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。
NY8A051G內建低速晶振 (32768Hz) 電容，CL有Disable、7pF、9pF、12.5pF四種選項可選，方便客戶減少外部零件，仍可得到較準確的PPM值。
NY8A051G在PB0/PB1/PB2 內建大驅動電流模式最大可達(IOH=130mA@3V,220mA@5V/VOH=4V, IOL=150mA@3V, 220mA@5V/VOL=1V)，提供客戶大電流需求。且在 PB3(VPP) 增加內部上拉電阻 85K歐姆，并可由程式控制開關。
寬廣的工作電壓：
2.0V ~ 5.5V @系統頻率≦8MHz。
2.2V ~ 5.5V @系統頻率>8MHz。
寬廣的工作溫度：-40°C ~ 85°C。
高達 ±5KV 的ESD。
1Kx14 bits EPROM。
48 bytes SRAM。

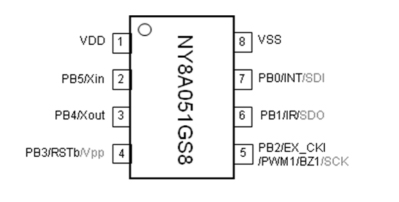

6 根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。
PB[3:0]可選擇輸入時使用內建上拉及下拉電阻。
輸入有叁種組態可選(TTL / CMOS / W ithout Schmitt) 。
PB[3]內建上拉電阻 85K。
PB[5:0]可選擇上拉電阻或開漏極輸出(Open-Drain)。
PB0 / PB1 / PB2 腳輸出可選擇六段推電流及灌電流(電流 20mA~220mA @5V, 壓差 1V)
PB3 / PB4 / PB5 腳輸出可選擇小灌電流(Small Sink Current)或一般灌電流(Normal Sink Current)。
PB4 / PB5 腳輸出可選擇小推電流(Small Drive Current)或一般推電流(Normal Drive Current)。
8 層程式堆棧(Stack)。
存取資料有直接或間接定址模式。
一組 8 位元上數計時器(Timer0)包含可程式化的頻率預除線路。
一組 8 位元下數計時器(Timer1)可選重復載入或連續下數計時。
一個 8 位元的脈衝寬度調變輸出(PWM1)。
一個蜂鳴器輸出(BZ1)。
38/57KHz紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。
內建上電復位電路(POR)。
內建低壓復位功能(LVR)。
內建看門狗計時(WDT)，可由程式韌體控制開關。
雙時鐘機制，系統可以隨時切換高速振盪或者低速振盪。
高速振盪: I_HRC (1~20MHz內部高速RC振盪)
低速振盪: I_LRC (內部 32KHz低速RC振盪)
E_LXT (外部 32KHz低速石英振盪)
四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與 睡眠模式(Halt mode)。
五種硬體中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
WDT 中斷。
PB 輸入狀態改變中斷。
外部中斷輸入。
NY8A051G在待機模式(Standby mode)下的五種喚醒中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
WDT 中斷。
PB 輸入狀態改變中斷。
外部中斷輸入。
NY8A051G在睡眠模式(Halt mode)下的叁種喚醒中斷：
WDT 中斷。
PB 輸入狀態改變中斷。
外部中斷輸入。

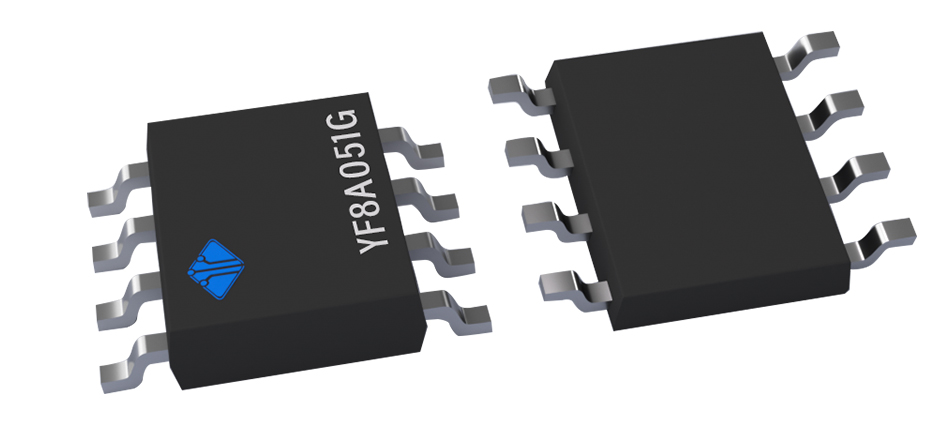

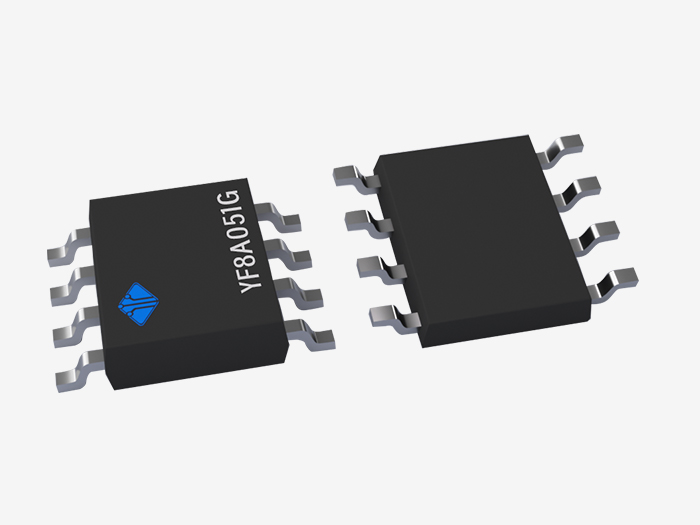

NY8A051G提供SOP8 封裝形式
